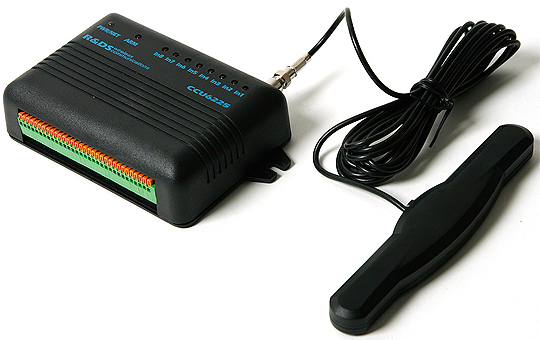

CCU6225

GSM контроллер CCU6225 это решение для самых требовательных пользователей. Он объединяет в себе все популярные сегодня технологии передачи информации: голосовое оповещение, управление по DTMF с голосовыми подсказками, оповещение и управление по SMS.

Встроенный контроллер Touch Memory, fпозволяет идентифицировать пользователя по ключу и передать его имя другим владельцам объекта в SMS.

Восемь аналоговых/дискретных входов, два реле и пять управляемых выходов ставят CCU6225 в один ряд с профессиональными телематическими системами. Используя самую гибкую на сегодня возможность конфигурирования и настройки связей между компонентами системы, каждый пользователь сможет воссоздать необходимую ему конфигурацию, c помощью программы для PC из комплекта поставки.

Применение в системе встроенного GSM-модема/модуля, окончательно снимает вопросы по надежности и климатическим условиям.

Технические параметры:

• Напряжение питаfния: 15В (-15% +20%).
• Ток потребления при напряжении питания 12В: в режиме ожидания 50мА, во время соединения 100мА.
• В состав контроллера входит двухполосный GSM модуль (EGSM900/1800МГц). Класс 4 (2Вт./900МГц). Класс 1 (1Вт./1800МГц).
• Контроллер имеет встроенное зарядное устройство свинцового аккумулятора 6В/4,5A (автомобильная модификация) или 12В/4,5A (модификация для помещений). При отсутствии внешнего напряжения питания, контроллер переходит на питание от резервного аккумулятора.
• Шесть аналогово-цифровых входов предназначены для измерения напряжения в диапазоне от 0В до 5В и два аналоговых входа для измерения напряжения от 0В до 15В.
• Два реле с перекидным контактом позволяют коммутировать нагрузку 6А, =30В.
• Четыре выхода типа "открытый коллектор", GND, нагрузка 0,5A/12В.
• Один выход типа "открытый коллектор", подает +12В, токоограничен 0,9А.
• Токоограниченный выход 900мА, обеспечивает питание внешних датчиков или катушки внешнего реле.
• Разъем DB9F для подключения к компьютеру по RS-232, служит для программирования параметров и режимов работы контроллера. Для подключения используется нуль-модемный кабель. Этот же разъем (DB9F) используется для подключения периферийных устройств, например GPS приемника в специальной модификации контроллера.
• Контроллер имеет возможность подключения внешней кнопки "ВЗВОД" или контактора для считывания ключа Touch memory для изменения режима "ОХРАНА/НАБЛЮДЕНИЕ".
• Возможность подключения температурного датчика RTD-02 для измерения температуры. Диапазон измерения от -50C до +116C, точность измерения 0,5С. Датчик непосредственно подключается к входам CCU6225, предназначен для измерения температуры окуржающей среды или поверхности на которой закреплен. К контроллеру может быть подключено несколько датчиков одновременно.
• Возможность подключения внешнего микрофона RMA-02 для прослушивания помещения. Микрофон достаточно подключить в соответствующую розетку контроллера и комплект готов к работе.
• Внешний светодиод "ARM" позволяет наблюдать режим контроллера.
• Рабочий температурный диапазон -20С +55С.
• Влажность 0%...95%.

Основные особенности:

• Гибкая настройка ограничения доступа с восьми телефонных номеров позволяет разрешить доступ в систему только зарегистрированным пользователям, номера которых есть в списке. Для каждого номера можно определить только те события, информацию о которых желает получать пользователь в виде голосовых и/или SMS сообщений.
• Универсальный конфигурируемый вход постановки на охрану позволяет подключить кнопку или контактор ключей Touch Memory. Модуль распознавания ключей Touch memory позволяет идентифицировать пользователя при доступе в систему и отослать код ключа или его имя, в SMS, по указанным номерам.
• Управление посредством DTMF сигналов с голосовыми подсказками, позволяет пользователям управлять системой во время голосового соединения, тональными сигналами (DTMF) и получать голосовые подтверждения, подобно службе сервиса абонента сотового оператора. Каждый сеанс соединения начинается с ввода пароля, что дополнительно защищает систему помимо идентификации пользователя по номеру телефона.
• Управление посредством SMS в диалоговом режиме, с подтверждением выполнения команд. CCU6225 имеет набор команд для управления. Входам, реле и выходам назначаются имена – псевдонимы. Пользователь формирует удобочитаемые управляющие сообщения, используя набор команд и имен. Каждое командное сообщение начинается с пароля. В зависимости от настройки, CCU6225 формирует подтверждающее сообщение, так что пользователь всегда знает реальное состояние системы.
• Оповещение посредством SMS. При обнаружении активного уровня на входах или, если происходит аварийное системное событие (падение внешнего питания и д.р.), CCU6225 формирует сигнальное текстовое сообщение по указанным номерам.
• Сигнальные голосовые сообщения при дозвоне. CCU6225 дозванивается по указанным номерам и формирует голосовые сообщения, соответствующие событию, если обнаруживается активный уровень на входах или происходит аварийное системное событие. После прослушивания сообщения связь может быть разорвана или контроллер может перейти в режим управления, что дает пользователю возможность, оперативно отреагировать на тревогу.
• Тестовые сообщения предназначены для периодического тестирования работоспособности системы. Можно назначить до 4-х временных точек, когда контроллер будет автоматически формировать голосовые и/или SMS сообщения сообщая пользователю о состоянии системы.
• Прослушивание охраняемого помещения можно инициировать командой по SMS или во время DTMF управления. CCU6225 установит голосовое соединение с отправителем SMS или перейдет на внешний микрофон непосредственно, после получения DTMF-команды.
• Широкие возможности маршрутизации событий. Переход входа в активное и/или пассивное состояние может влиять на состояние реле или выхода. Можно запрограммировать влияние любого входа на реле и выходы. Постановка на охрану и снятие с охраны также может влиять на состояние реле и выходов. Это позволяет использовать реле в различных конфигурациях. Например, для включения сирены или автоматического сброса пожарных датчиков при срабатывании.
• Возможность назначения имен – псевдонимов для входов и реле. Каждый вход и реле имеет имя, которое используется при запросах состояния и управлении. Каждый вход имеет название активного и пассивного состояния. Например, если сработал датчик движения в комнате 1, пользователь получит SMS: ROOM1 MOVE. Имена – псевдонимы программируются пользователем.
• Независимая конфигурация каждого из восьми входов. Для каждого можно запрограммировать:
  • название датчика, название активного и пассивного состояния датчика;
  • границы тревожной зоны - верхняя и нижняя границы зоны определяют интервал напряжений, в котором вход считается активным;
  • тип входа: аналоговый/дискретный;
  • активный уровень имеет 6 режимов: низкий, свободный, высокий и др.;
  • время усреднения входного сигнала;
  • задержку выдачи сигнального сообщения;
  • время восстановления опроса;
  • круглосуточный контроль, независимо от режима охраны, для пожарных датчиков, датчиков утечки воды, газа, тревожной кнопки и т.д.;
  • действие при активном уровне на входе: голосовой дозвон, SMS, дозвон и SMS, связь через внешний микрофон, никаких действий;
  • влияние на реле.
• Независимая конфигурация каждого из 2-х реле и 5 выходов. Для каждого можно запрограммировать:
  • название реле;
  • тип коммутации: уровень или импульс, длительность импульса;
  • разрешить/запретить управление по DTMF или SMS.
• Оповещение при падении внешнего питания и разряде резервного аккумулятора. CCU6225 формирует SMS и дозванивается до указанных абонентов в случае падения и восстановления внешнего питания, а также при разряде аккумулятора до указанного критического уровня.

CCU6225

Аксессуары:

• RTD-02

  Температурный датчик RTD-02

  Инструкция пользователя

• RMA-02

  Внешний микрофон RMA-02
