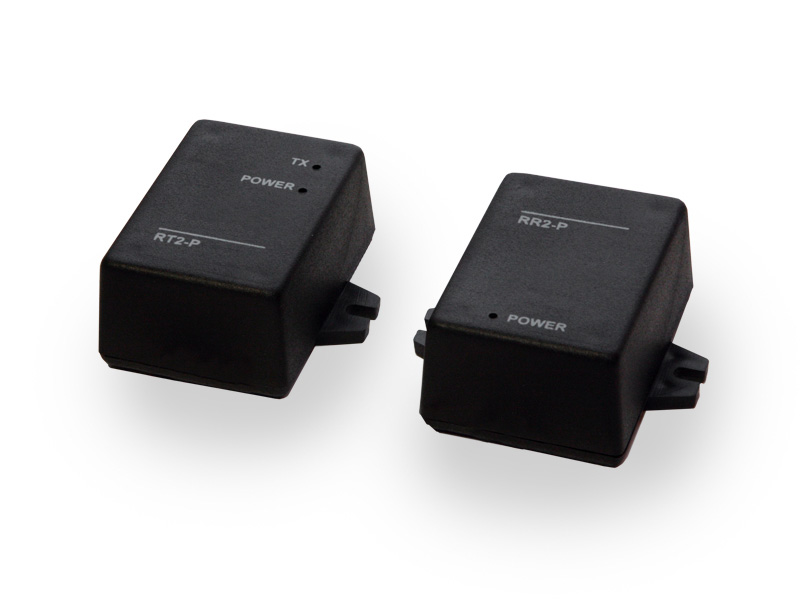

Беспроводная система передачи информации RS2-P

Передатчик RT2-P:

Передатчик RT2-P выполнен в пластмассовом корпусе.

На корпусе передатчика расположены:

• Антенный провод (зеленый);
• Провод для подключения "+" питания (красный);
• Провод для подключения "-" питания (белый);
• Провода для подачи входных воздействий (черные);
• Индикатор питания (POWER);
• Индикатор передачи (TX).

Информационные входы передатчика могут иметь два состояния: обрыв и замыкание на корпус. Устройство выходит в передачу при изменении состояния любого из входов. На время сеанса передачи зажигается индикатор.

Для питания передатчика может использоваться источник постоянного напряжения 9 — 15 V с допустимым током нагрузки не менее 50 mA.

Приемник RR2-P:

Приемник RR2-P предназначен для приема информации от передатчика RT2-P об изменении состояния его входов и формирования соответствующих сигналов тревоги на своих выходах.

Приемник выполнен в пластмассовом корпусе.

На корпусе расположены:

• Антенный провод (зеленый);
• Провод для подключения "+" питания (красный);
• Провод для подключения "-" питания (белый);
• Провода «выход» (черные);
• Индикатор питания.

Принятая от передатчика информация о состоянии его входов сразу транслируется на соответствующие выходы приемника. Выходы приемника организованы по схеме «открытый коллектор» и рассчитаны на подключение нагрузки до 50 mА.

Для питания приемника может использоваться источник постоянного напряжения 9 — 15 V с допустимым током нагрузки не менее 50 mA.
